CMOS‑сенсоры в современных камерах: принцип работы и применение на примере PTZ‑камеры Angekis Saber X

В эпоху цифровых технологий качество изображения стало критически важным параметром практически во всех сферах — от профессионального видеопроизводства и прямых трансляций до систем видеонаблюдения и дистанционного обучения. Ключевую роль в достижении высокого качества видео играет сенсор камеры — компонент, который преобразует световые сигналы в цифровые данные.

На смену традиционным CCD‑сенсорам пришли CMOS‑сенсоры, которые совершили настоящую революцию в индустрии и на сегоднящний день доминируют на рынке: их можно найти как в смартфонах, так и в профессиональных вещательных камерах.

Почему произошёл такой сдвиг? CMOS‑технологии предлагают целый ряд преимуществ:

энергоэффективность;
высокая скорость считывания данных;
возможность интегрировать на одном чипе не только фотодиоды, но и схемы обработки сигнала;
масштабируемость и относительно низкая стоимость производства.

Эти качества сделали CMOS‑сенсоры идеальным выбором для современных PTZ‑камер, которые активно используются в:

прямых трансляциях спортивных событий и концертов;
телевизионных студиях;
системах видеоконференцсвязи (ВКС);
корпоративном вещании;
дистанционном обучении и телемедицине.

Что такое CMOS‑сенсор?

CMOS (Complementary Metal‑Oxide‑Semiconductor), или КМОП (комплементарный металлооксидно‑полупроводниковый) сенсор — это «сетчатка» цифровой камеры, преобразующая световые сигналы в цифровые данные.

В основе CMOS‑сенсора — массив фотодиодов (пикселей) и вспомогательные электронные схемы управления. Каждый пиксель содержит:

фотодиод — улавливает свет и преобразует его в электрический заряд;
усилитель — усиливает сигнал;
схемы считывания — преобразуют аналоговый сигнал в цифровой.

Как работает CMOS‑сенсор

Процесс преобразования света в цифровое изображение:

Свет попадает на сенсор через объектив.
Фотодиоды преобразуют световые фотоны в электрические заряды — чем ярче свет, тем больше заряд.
Аналого‑цифровые преобразователи (АЦП) переводят аналоговые сигналы в цифровые данные.
Процессор камеры обрабатывает данные, корректирует цвет, баланс белого, контрастность и т. д.
Готовое изображение передаётся на выход камеры.

Ключевые преимущества CMOS перед CCD

Энергоэффективность. Потребляет меньше энергии, чем CCD‑сенсоры.
Высокая скорость считывания. Позволяет снимать видео с высокой частотой кадров (до 60 fps в 4K).
Интеграция функций. На одном чипе размещаются схемы обработки сигнала, что уменьшает размер и стоимость камеры.
Масштабируемость. Легко создавать сенсоры с высоким разрешением.
Низкая стоимость производства. Технология совместима с обычными полупроводниковыми процессами.

Важнейшие характеристики CMOS‑сенсоров

Физический размер. Чем больше сенсор, тем больше площадь каждого пикселя, а значит — выше светочувствительность и шире динамический диапазон.
Разрешение. Количество пикселей (например, 12 Мп в Angekis Saber X).
Размер пикселя. Больший размер пикселя улучшает работу при слабом освещении.
Динамический диапазон. Способность передавать детали как в ярких, так и в тёмных участках изображения.
Чувствительность (ISO). Способность работать при низкой освещённости.

Влияние размера сенсора на качество изображения

Сравним два сенсора с одинаковым разрешением 12 Мп:

1/3″ — пиксели маленькие, улавливают меньше света, выше уровень шума, уже динамический диапазон.
1/1,8″ (как в Angekis Saber X) — пиксели крупнее, улавливают больше фотонов, меньше шума, шире динамический диапазон.

Результат: при слабом освещении изображение с большего сенсора сохраняет больше деталей в тенях и не «шумит», а при ярком свете не «пересвечивается».

Применение CMOS в PTZ‑камерах

Преимущества для PTZ:

высокая детализация при зумировании;
стабильная работа при изменении освещения;
плавное панорамирование и наклон без потери качества;
поддержка автотрекинга и ИИ‑функций.

PTZ‑камера Angekis Saber X NDI HX (ANG2‑31UHD‑01N): пример использования CMOS

Профессиональная PTZ-камера Angekis Saber X вещательного класса с поддержкой протокола NDI HX и CMOS-сенсором SONY поддерживает разрешение 4K Ultra HD, оснащена 30-кратным оптическим зумом, что позволяет получать качественное изображение при приближении объектов.

Преимущества CMOS в Angekis Saber X

Высокое разрешение и детализация. 12‑Мп сенсор обеспечивает чёткое изображение даже при максимальном зуме.
Широкий динамический диапазон. Сохраняет детали в ярких и тёмных областях — критично для съёмки на улице при солнечном свете.
Низкий уровень шума. Крупные пиксели сенсора 1/1,8″ эффективно работают при слабом освещении (например, в конференц‑зале с приглушённым светом).
Плавность видео. Поддержка 4K 60 fps обеспечивает плавное движение без рывков.
Гибкость подключения. NDI HX позволяет передавать видео по стандартной сети Ethernet с низкой задержкой и высокой эффективностью сжатия.
Простота интеграции. PoE+ и поддержка стандартных протоколов управления упрощают установку и настройку в любых AV‑системах.

Сценарии использования

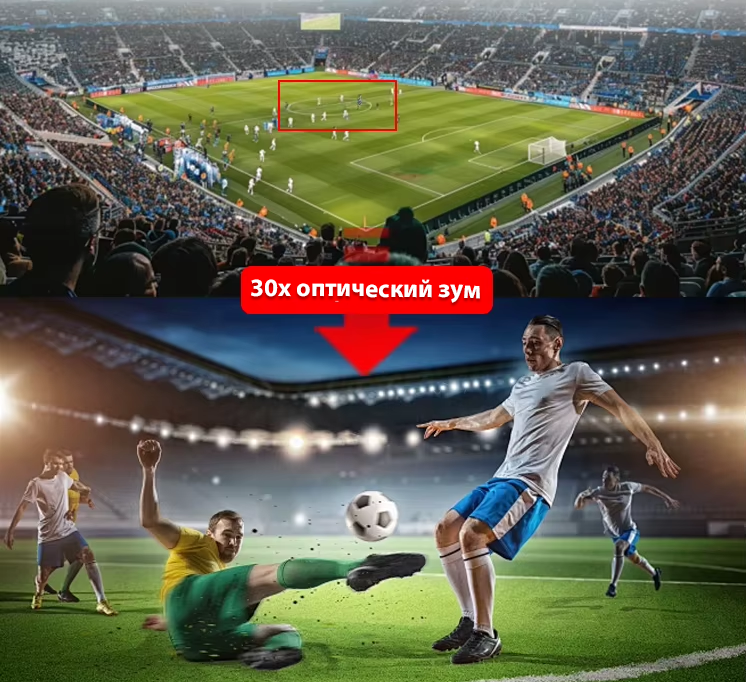

Прямые трансляции спортивных мероприятий. 30x зум и автотрекинг позволяют следить за игроками, а 4K‑разрешение передаёт детали поля.
Телевизионные студии. Высокое качество изображения и поддержка NDI HX упрощают интеграцию в вещательные сети.
Конференц‑залы и ВКС. Автотрекинг фокусируется на выступающем, а широкий динамический диапазон сохраняет читаемость презентаций на экранах.
Дистанционное обучение. Чёткое изображение преподавателя и материалов даже при низком освещении.
Корпоративные трансляции. Одновременный вывод на несколько интерфейсов (HDMI, SDI, IP) позволяет транслировать событие на разные платформы.

Перспективы развития CMOS‑технологий

увеличение физического размера сенсоров при сохранении компактности камер;
повышение разрешения (8K и выше) с сохранением высокой светочувствительности;
интеграция ИИ‑алгоритмов прямо в сенсор для улучшения автотрекинга, шумоподавления и HDR;
снижение энергопотребления и стоимости производства.

CMOS‑сенсоры стали стандартом в профессиональных PTZ‑камерах благодаря сочетанию высокого качества изображения, гибкости и энергоэффективности. PTZ‑камера Angekis Saber X NDI HX (ANG2‑31UHD‑01N) демонстрирует, как современные CMOS‑технологии решают задачи прямых трансляций, видеоконференций и корпоративного вещания. Развитие CMOS продолжит расширять границы возможного, делая высококачественное видео доступнее и универсальнее.
